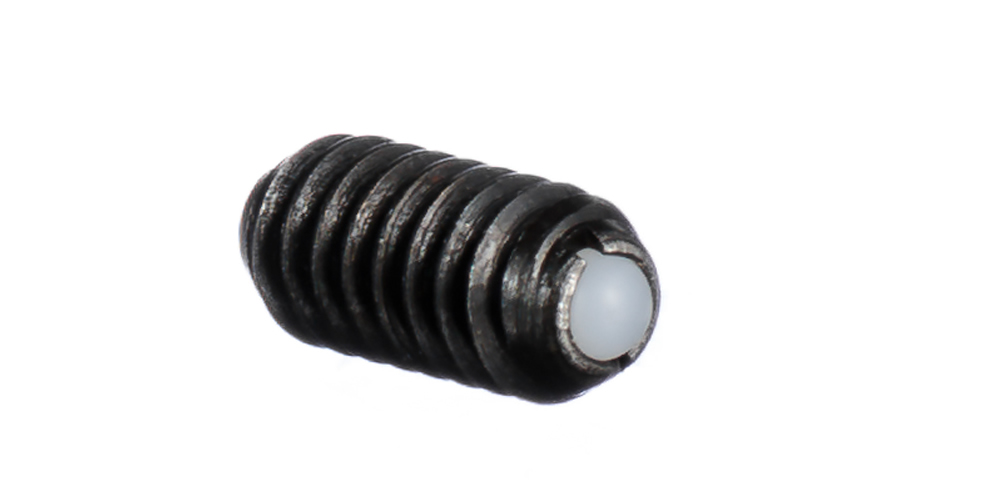

Plungers de acero y acero inoxidable con balín de


Numero de parte DB54
Numero de parte DB54
Numero de parte DB54

Los Plungers con balín de nylon proveen resistencia contra impactos repetitivos, humedad, solventes y temperaturas hasta los 190°F. La punta de Nylon aporta la propiedad de aislamiento eléctrico. Plungers de Acero Inoxidable con balín de nylon ofrecen la máxima protección contra la corrosión y el óxido.

Características especiales

  • Cuerpo de acero o acero inoxidable con balín de nylon
  • Alta duración
  • En su versión de acero puede ser dorado negro o plateado
  • Resorte de acero inoxidable estándar
  • Compacto y ligero
  • Soporta cargas laterales
  • Fuerza controlada

Usos Comunes

  • Alineación
  • Palancas de cambios
  • Limitación de torque



  • Posicionamiento
  • Fijación
  • ANSI
  • MÉTRICO
  • conversión métrica y pulgadas:Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
    in. = mm

Plungers Con Balín de Nylon – Acero

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
sin bloqueo
elemento de bloqueo*
Inicial
Final

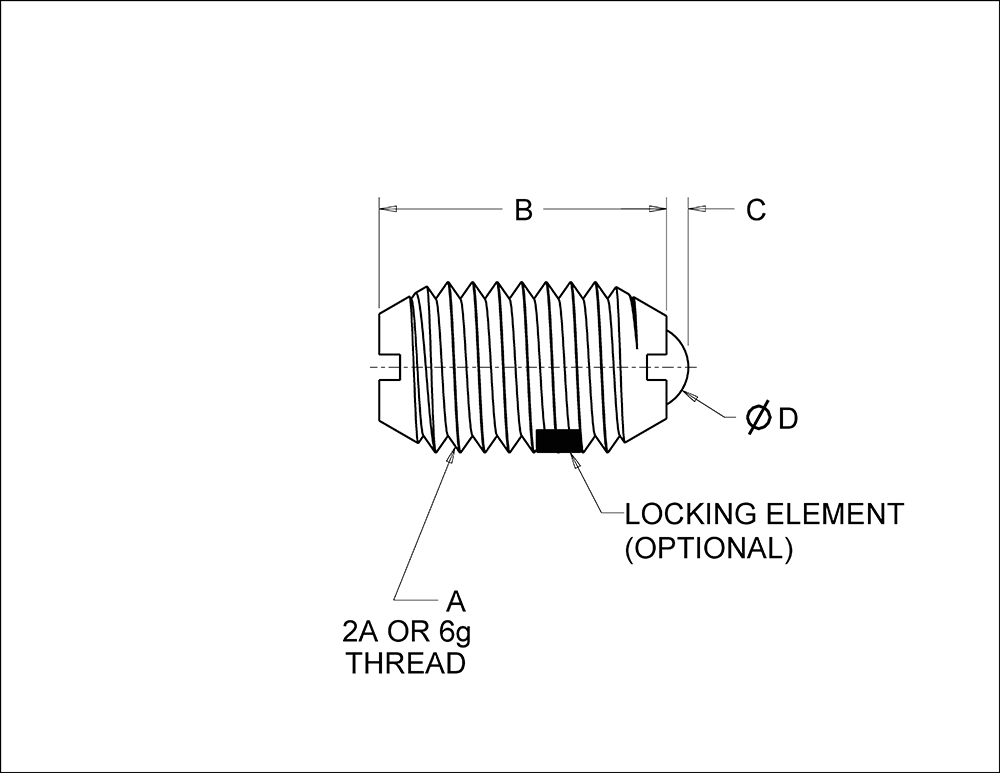

A
B
C
D
DB46 DB46P
1/8
1/2
4-48
.187
.020
.062
DB47 DB47P
1/4
3/4
5-40
.250
.020
.062
DB48 DB48P
1/2
1
6-40
.312
.023
.078
DB50A DB50AP
1/2
1-1/4
8-32
.344
.025
.094
DB50 DB50P
1/2
1-1/4
8-36
.344
.025
.094
DB52 DB52P
1-1/2
3
10-32
.513
.025
.094
DBL52 DBL52P
1/2
1-1/2
10-32
.513
.025
.094
DBH52 DBH52P
2
5
10-32
.513
.025
.094
DB54 DB54N
3
7
1/4-20
.531
.035
.125
DBL54 DBL54N
2
4
1/4-20
.531
.035
.125
DBH54 DBH54N
4
12
1/4-20
.531
.035
.125
DB56 DB56N
4
9
5/16-18
.578
.040
.156
DBL56 DBL56N
2
4-1/4
5/16-18
.578
.040
.156
DBH56 DBH56N
6
17
5/16-18
.578
.040
.156
DB58 DB58N
5
10
3/8-16
.625
.048
.188
DBL58 DBL58N
2-1/5
5
3/8-16
.625
.048
.188
DBH58 DBH58N
6
21
3/8-16
.625
.048
.188
DB60 DB60N
6
12
1/2-13
.750
.072
.281
DBL60 DBL60N
3
6
1/2-13
.750
.072
.281
DBH60 DBH60N
6
30
1/2-13
.750
.072
.281
DB62 DB62N
9
18
5/8-11
.984
.096
.375
DBL62 DBL62N
4-1/2
9
5/8-11
.984
.096
.375
DBH62 DBH62N
7
50
5/8-11
.984
.096
.375

*Enhebrar parche de bloqueo en las roscas.

Plungers Con Balín de Nylon – Acero Inoxidable

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
sin bloqueo
elemento de bloqueo*
Inicial
Final
A
B
C
D
DSSB46 DSSB46
1/8
1/2
4-48
.187
.020
.062
DSSB47 DSSB47P
1/4
3/4
5-40
.250
.020
.062
DSSB48 DSSB48P
1/2
1
6-40
.312
.023
.078
DSSB50A DSSB50AP
1/2
1-1/4
8-32
.344
.025
.094
DSSB50 DSSB50P
1/2
1-1/4
8-36
.344
.025
.094
DSSB52 DSSB52P
1-1/2
3
10-32
.513
.025
.094
DSSBL52 DSSBL52P
1/2
1-1/2
10-32
.513
.025
.094
DSSBH52 DSSBH52P
2
5
10-32
.513
.025
.094
DSSB54 DSSB54N
3
7
1/4-20
.531
.035
.125
DSSBL54 DSSBL54N
2
4
1/4-20
.531
.035
.125
DSSBH54 DSSBH54N
4
12
1/4-20
.531
.035
.125
DSSB56 DSSB56N
4
9
5/16-18
.578
.040
.156
DSSBL56 DSSBL56N
2
4-1/4
5/16-18
.578
.040
.156
DSSBH56 DSSBH56N
6
17
5/16-18
.578
.040
.156
DSSB58 DSSB58N
5
10
3/8-16
.625
.048
.188
DSSBL58 DSSBL58N
2-1/5
5
3/8-16
.625
.048
.188
DSSBH58 DSSBH58N
6
21
3/8-16
.625
.048
.188
DSSB60 DSSB60N
6
12
1/2-13
.750
.072
.281
DSSBL60 DSSBL60N
3
6
1/2-13
.750
.072
.281
DSSBH60 DSSBH60N
6
30
1/2-13
.750
.072
.281
DSSB62 DSSB62N
9
18
5/8-11
.984
.096
.375
DSSBL62 DSSBL62N
4-1/2
9
5/8-11
.984
.096
.375
DSSBH62 DSSBH62N
7
50
5/8-11
.984
.096
.375

*Enhebrar parche de bloqueo en las roscas.

Plungers Con Balín de Nylon – Acero

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
sin bloqueo
elemento de bloqueo*
Inicial
Final
A
B
C
D
DBM3A DBM3AP
3.0
4.5
M3 x 0.5
7.0
0.4
1.5
DBM4A DBM4AP
4
10
M4 x 0.7
9.0
0.80
2.5
DBM5A DBM5AP
8
14
M5 x 0.8
12.0
0.9
3.0
DBMH5A DBMH5AP
15
22
M5 x 0.8
12.0
0.9
3.0
DBM6A DBM6AP
9
13
M6 x 1.0
14.0
1.0
3.5
DBML6A DBML6AP
2
6
M6 x 1.0
14.0
1.0
3.5
DBMH6A DBMH6AP
28
40
M6 x 1.0
14.0
1.0
3.5
DBM8A DBM8AN
15
30
M8 x 1.25
16.0
1.5
5.0
DBML8A DBML8AN
5
10
M8 x 1.25
16.0
1.5
5.0
DBMH8A DBMH8AN
40
60
M8 x 1.25
16.0
1.5
5.0
DBM10A DBM10AN
20
35
M10 x 1.5
19.0
2.0
6.0
DBML10A DBML10AN
8
15
M10 x 1.5
19.0
2.0
6.0
DBMH10A DBMH10AN
60
90
M10 x 1.5
19.0
2.0
6.0
DBM12A DBM12AN
30
55
M12 x 1.75
22.0
2.5
8.0
DBML12A DBML12AN
10
20
M12 x 1.75
22.0
2.5
8.0
DBMH12A DBMH12AN
75
115
M12 x 1.75
22.0
2.5
8.0
DBM16A DBM16AN
41
86
M16 x 2.0
24.0
3.5
10.0
DBMH16A DBMH16AN
68
142
M16 x 2.0
24.0
3.5
10.0

*Enhebrar parche de bloqueo en las roscas.

Plungers Con Balín de Nylon – Acero Inoxidable

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
sin bloqueo
elemento de bloqueo*
Inicial
Final
A
B
C
D
DSBM3 DSBM3P
3.0
4.5
M3 x 0.5
7.0
0.4
1.5
DSBM4 DSBM4P
4
10
M4 x 0.7
9.0
0.80
2.5
DSBM5 DSBM5P
8
14
M5 x 0.8
12.0
0.9
3.0
DSBMH5 DSBMH5P
15
22
M5 x 0.8
12.0
0.9
3.0
DSBM6 DSBM6P
9
13
M6 x 1.0
14.0
1.0
3.5
DSBML6 DSBML6P
2
6
M6 x 1.0
14.0
1.0
3.5
DSBMH6 DSBMH6P
28
40
M6 x 1.0
14.0
1.0
3.5
DSBM8 DSBM8N
15
30
M8 x 1.25
16.0
1.5
5.0
DSBML8 DSBML8N
5
10
M8 x 1.25
16.0
1.5
5.0
DSBMH8 DSBMH8N
40
60
M8 x 1.25
16.0
1.5
5.0
DSBM10 DSBM10N
20
35
M10 x 1.5
19.0
2.0
6.0
DSBML10 DSBML10N
8
15
M10 x 1.5
19.0
2.0
6.0
DSBMH10 DSBMH10N
60
90
M10 x 1.5
19.0
2.0
6.0
DSBM12 DSBM12N
30
55
M12 x 1.75
22.0
2.5
8.0
DSBML12 DSBML12N
10
20
M12 x 1.75
22.0
2.5
8.0
DSBMH12 DSBMH12N
75
115
M12 x 1.75
22.0
2.5
8.0
DSBM16 DSBM16N
41
86
M16 x 2.0
24.0
3.5
10.0
DSBMH16 DSBMH16N
68
142
M16 x 2.0
24.0
3.5
10.0

*Enhebrar parche de bloqueo en las roscas.

Código de color para indicar la fuerza de compresión

  • Acero - El cuerpo es de un color determinado para indicar la fuerza:
    Plateado = Fuerza ligera;
    Negro = Fuerza estándar;
    Dorado = fuerza elevada.
  • Acero Inoxidable - el cuerpo está pintado en la parte trasera para indicar la fuerza:
    Sin color = Fuerza ligera;
    Negro = Fuerza estándar;
    Naranja = fuerza elevada.
