Tornillos manuales de torque

PN: T1031 (Tipo A)

PN: T103CN (Tuercas)

PN: TS103 (Almohadilla giratoria)

PN: NTS103 (Almohadilla giratoria Delrin)

PN: T125 (Invertido tipo B)

PN: T150 (Con cabeza en T tipo C)

PN: T198 (De torque ajustable tipo D)

Tornillos manuales de torque
Los tornillos manuales de torque proporcionan apoyo en la sujeción ya sea de manera regular, invertida, variable y fuera de ángulo. Incluyen una tuerca de seguridad para evitar el regreso durante la operación.

Características especiales

Control en la fuerza aplicada
Tuercas de seguridad para evitar el retroceso
La cabeza produce un sonido cuando se llega a la presión preestablecida

Dimensiones tipo A

Dimensiones de tipo giratorio

Dimensiones tipo B

Dimensiones tipo C

Dimensiones tipo D

Dimensiones de Tuercas

ANSI

Regular (tipo A)

Regular - tipo A
Los tornillos manuales de torque regular (tipo A) ofrecen numerosas aplicaciones de sujeción, ideales para la fabricación de fixtures, plantillas y herramientas especiales.

Numero de parte	Fuerza estimada en libras	(in.)	(in.)	(in.)	(in.)
Numero de parte	Fuerza estimada en libras	A	B	C	D
T102	8-15	10-32	1-1/4	.47	7/8
T103	9-18	1/4-20	1-3/4	.47	7/8
T1031	9-18	1/4-20	2-1/2	.47	7/8
T103A	10-20	5/16-18	1-3/4	.47	7/8
T103A1	10-20	5/16-18	2-1/4	.47	7/8
T103B	10-20	5/16-18	3	.47	7/8
T104	12-23	3/8-16	1-3/4	.47	7/8
T1041	12-23	3/8-16	2-1/4	.47	7/8
T105	12-23	3/8-16	3	.47	7/8
T106	13-25	1/2-13	1-3/4	.53	1-1/8
T1061	13-25	1/2-13	2-1/4	.53	1-1/8
T107	13-25	1/2-13	3	.53	1-1/8
T1071	13-25	1/2-13	3-1/2	.53	1-1/8
T108	15-28	5/8-11	1-3/4	.53	1-1/8

Con almohadilla giratoria

Con almohadilla giratoria
Los tornillos manuales de torque con almohadilla están diseñados para sujetar material en posiciones fuera de Angulo, la almohadilla está fabricada en acero o Delrin.

Numero de parte		Fuerza estimada en libras	(in.)	(in.)	(in.)	(in.)	(in.)
Almohadilla de acero	Almohadilla Delrin	Fuerza estimada en libras	A	B	C	D	E
TS103	NTS103	9-18	1/4-20	2-1/4	.47	7/8	.19
TS103A	NTS103A	10-20	5/16-18	2-1/4	.47	7/8	.25
TS104	NTS104	12-23	3/8-16	2-1/4	.47	7/8	.29
TS107	NTS107	13-25	1/2-13	3	.53	1-1/8	.40

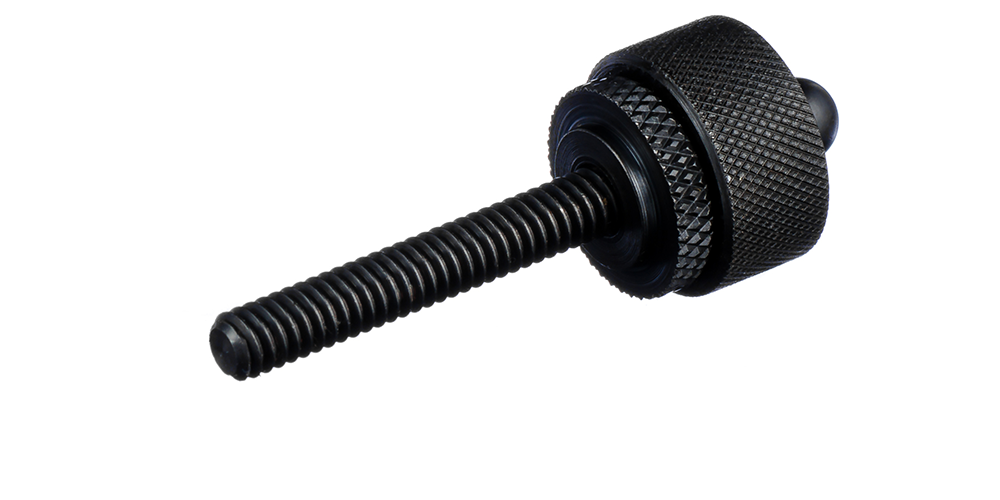

Invertido - Tipo B

Invertido - Tipo B
Los tornillos manuales de torque invertido (tipo B) están diseñados para soportar material de manera invertida, ideal para espacios reducidos.

Numero de parte	Fuerza estimada en libras	(in.)	(in.)	(in.)	(in.)
Numero de parte	Fuerza estimada en libras	A	B	C	D
T125	9-18	1/4-20	1-3/4	7/16	7/8
T126	12-23	3/8-16	1-3/4	7/16	7/8
T127	13-25	1/2-13	1-3/4	1/2	1-1/8
T128	15-28	5/8-11	1-3/4	1/2	1-1/8

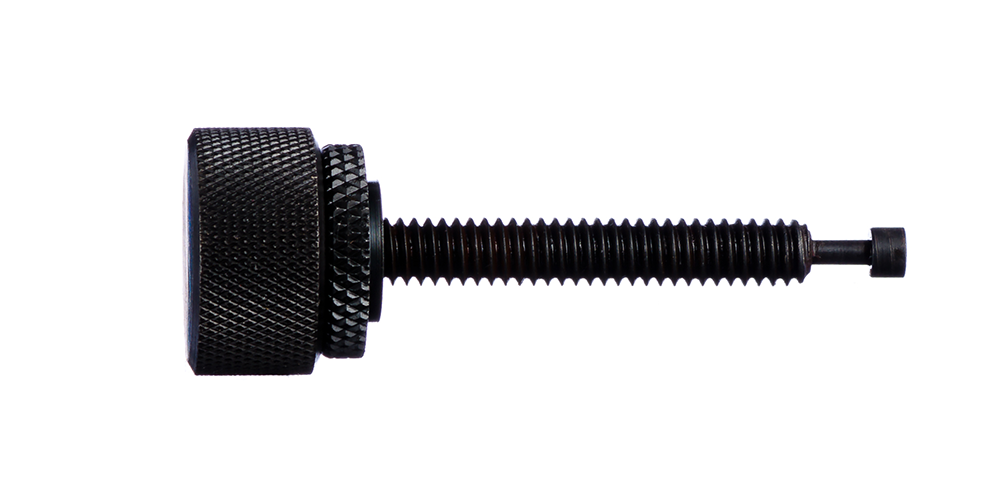

Con cabeza en T - tipo C

Con cabeza en T - tipo C
Los tornillos manuales de torque con cabeza en T son ideales para aplicaciones donde la fuerza y el torque se tienen que regular. La cabeza en forma de “T” está diseñada para aplicaciones donde se requiere fuerza hacia adelante o hacia atrás.

Numero de parte	Fuerza estimada en libras	(in.)	(in.)	(in.)	(in.)	(in.)	(in.)
Numero de parte	Fuerza estimada en libras	A	B	C	D	E	F
T150	13-25	1/4-20	1-3/4	7/16	7/8	0.093	0.184
T151	17-33	3/8-16	1-3/4	7/16	7/8	0.174	0.290
T152	19-35	1/2-13	1-3/4	1/2	1-1/8	0.276	0.396

Ajustables tipo D

Los tornillos manuales de torque ajustable (tipo D) aplican fuerza que se puede variar con un simple ajuste que se le hace a la cabeza del tornillo con una llave allen.

Numero de parte	Fuerza estimada en libras	(in.)	(in.)	(in.)	(in.)	Torque ajustable pulgadas-libra
Numero de parte	Fuerza estimada en libras	A	B	C	D	Torque ajustable pulgadas-libra
T198	10-125	3/8-16	1-3/4	21/32	1-3/16	3-6
T199	10-125	3/8-16	3	21/32	1-3/16	3-6
T200	10-125	1/2-13	1-3/4	21/32	1-3/16	3-6
T201	10-125	1/2-13	3	21/32	1-3/16	3-6

Tuercas

Numero de parte	Tamaño de rosca	(in.)	(in.)	(in.)	(in.)
Numero de parte	Tamaño de rosca	A	B	C	D
T102CN	10-32	3/4	7/32	1/2	5/32
T103CN	1/4-20	3/4	7/32	1/2	5/32
T103ACN	5/16-18	3/4	5/16	1/2	1/4
T104CN	3/8-16	3/4	5/16	1/2	1/4
T106CN	1/2-13	1	3/8	3/4	1/4
T108CN	5/8-11	1	3/8	3/4	1/4

Buscar Distribuidor Local Llame al 1.800.821.1090 Planos y Archivos en CAD

Más información Guía de selección Uso

conversión métrica y pulgadas:		Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
in.	=	mm
