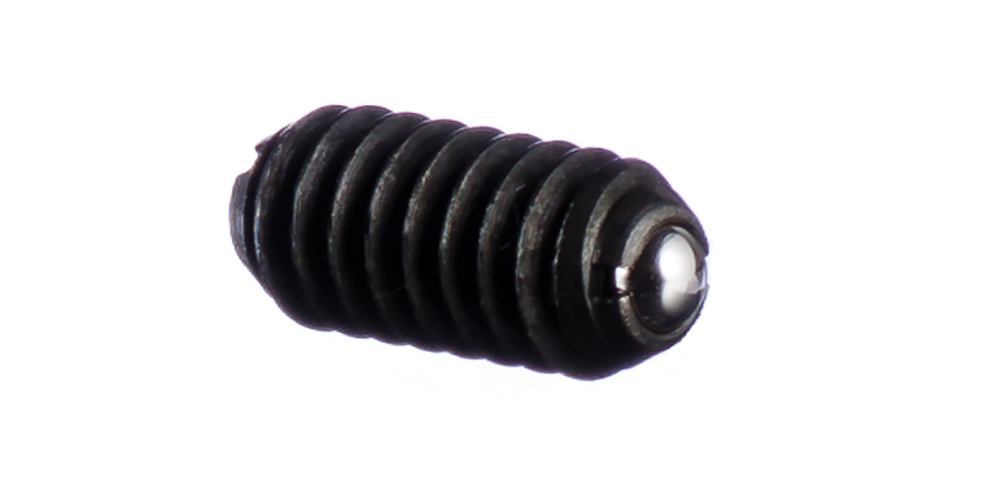

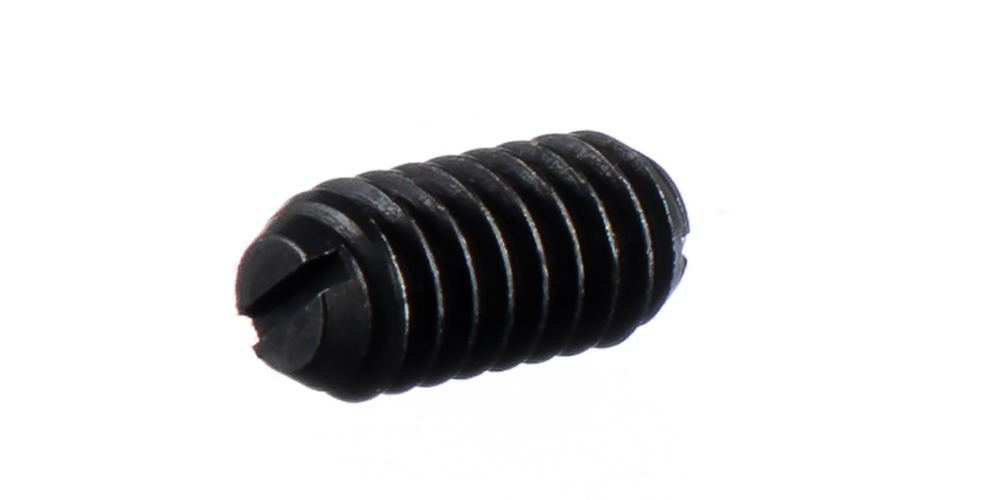

Plunger con balín de acero y acero inoxidable


Numero de parte B54
Numero de parte B54
Numero de parte B54

Los plungers con Balín de Vlier son unidades compactas especiales para aplicaciones que requieren soportar cargas laterales. El Plunger de acero inoxidable con balín ofrece la máxima protección contra oxido y corrosión. Ideal para aplicaciones médicas, alimenticias y trabajos en condiciones ambientales especiales.

Características especiales

  • El dispositivo con resorte más pequeño y ligero
  • Soporta cargas laterales
  • Aplica fuerza de manera controlada
  • Instalación con desarmador
  • En la versión de Acero inoxidable resiste corrosión y altas temperaturas

Usos Comunes

  • Alineación
  • Palancas de cambios
  • Limitación de torque



  • Posicionamiento
  • Fijación

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
sin bloqueo
elemento de bloqueo*
Inicial
Final

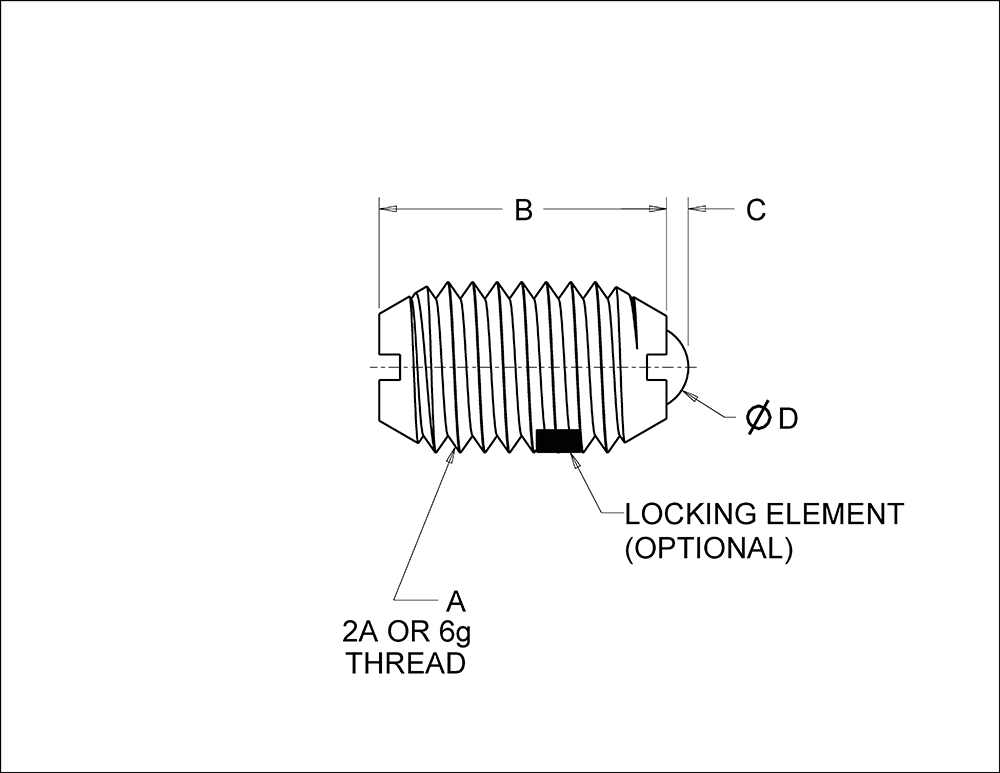

A
B
C
D
B46 B46P
1/8
1/2
4-48
.187
.020
.062
B47 B47P
1/4
3/4
5-40
.250
.020
.062
B48 B48P
1/2
1
6-40
.312
.023
.078
B50A B50AP
1/2
1-1/4
8-32
.344
.025
.094
B50 B50P
1/2
1-1/4
8-36
.344
.025
.094
B52 B52P
1-1/2
3
10-32
.513
.025
.094
BL52 BL52P
1/2
1-1/2
10-32
.513
.025
.094
BH52 BH52P
2
5
10-32
.513
.025
.094
B54 B54N
3
7
1/4-20
.531
.035
.125
BL54 BL54N
2
4
1/4-20
.531
.035
.125
BH54 BH54N
4
12
1/4-20
.531
.035
.125
B56 B56N
4
9
5/16-18
.578
.040
.156
BL56 BL56N
2
4-1/4
5/16-18
.578
.040
.156
BH56 BH56N
6
17
5/16-18
.578
.040
.156
B58 B58N
5
10
3/8-16
.625
.048
.188
BL58 BL58N
2-1/5
5
3/8-16
.625
.048
.188
BH58 BH58N
6
21
3/8-16
.625
.048
.188
B60 B60N
6
12
1/2-13
.750
.072
.281
BL60 BL60N
3
6
1/2-13
.750
.072
.281
BH60 BH60N
6
30
1/2-13
.750
.072
.281
B62 B62N
9
18
5/8-11
.984
.096
.375
BL62 BL62N
4-1/2
9
5/8-11
.984
.096
.375
BH62 BH62N
7
50
5/8-11
.984
.096
.375

*Enhebrar parche de bloqueo en las roscas.

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, Lbs.
Rosca
(in.)
(in.)
(in.)
sin bloqueo
elemento de bloqueo*
Inicial
Final
A
B
C
D
SSB46 SSB46P
1/8
1/2
4-48
.187
.020
.062
SSB47 SSB47P
1/4
3/4
5-40
.250
.020
.062
SSB48 SSB48P
1/2
1
6-40
.312
.023
.078
SSB50A SSB50AP
1/2
1-1/4
8-32
.344
.025
.094
SSB50 SSB50P
1/2
1-1/4
8-36
.344
.025
.094
SSB52 SSB52P
1-1/2
3
10-32
.513
.025
.094
SSBL52 SSBL52P
1/2
1-1/2
10-32
.513
.025
.094
SSBH52 SSBH52P
2
5
10-32
.513
.025
.094
SSB54 SSB54N
3
7
1/4-20
.531
.035
.125
SSBL54 SSBL54N
2
4
1/4-20
.531
.035
.125
SSBH54 SSBH54N
4
12
1/4-20
.531
.035
.125
SSB56 SSB56N
4
9
5/16-18
.578
.040
.156
SSBL56 SSBL56N
2
4-1/4
5/16-18
.578
.040
.156
SSBH56 SSBH56N
6
17
5/16-18
.578
.040
.156
SSB58 SSB58N
5
10
3/8-16
.625
.048
.188
SSBL58 SSBL58N
2-1/5
5
3/8-16
.625
.048
.188
SSBH58 SSBH58N
6
21
3/8-16
.625
.048
.188
SSB60 SSB60N
6
12
1/2-13
.750
.072
.281
SSBL60 SSBL60N
3
6
1/2-13
.750
.072
.281
SSBH60 SSBH60N
6
30
1/2-13
.750
.072
.281
SSB62 SSB62N
9
18
5/8-11
.984
.096
.375
SSBL62 SSBL62N
4-1/2
9
5/8-11
.984
.096
.375
SSBH62 SSBH62N
7
50
5/8-11
.984
.096
.375

*Enhebrar parche de bloqueo en las roscas.

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, N
Rosca
(mm)
(mm)
(mm)
sin bloqueo
elemento de bloqueo*
Inicial
Final
A
B
C
D
BM3A BM3AP
3.0
4.5
M3 x 0.5
7.0
0.4
1.5
BM4A BM4AP
4
10
M4 x 0.7
9.0
0.80
2.5
BM5A BM5AP
8
14
M5 x 0.8
12.0
0.9
3.0
BMH5A BMH5AP
15
22
M5 x 0.8
12.0
0.9
3.0
BM6A BM6AP
9
13
M6 x 1.0
14.0
1.0
3.5
BML6A BML6AP
2
6
M6 x 1.0
14.0
1.0
3.5
BMH6A BMH6AP
28
40
M6 x 1.0
14.0
1.0
3.5
BM8A BM8AN
15
30
M8 x 1.25
16.0
1.5
5.0
BML8A BML8AN
5
10
M8 x 1.25
16.0
1.5
5.0
BMH8A BMH8AN
40
60
M8 x 1.25
16.0
1.5
5.0
BM10A BM10AN
20
35
M10 x 1.5
19.0
2.0
6.0
BML10A BML10AN
8
15
M10 x 1.5
19.0
2.0
6.0
BMH10A BMH10AN
60
90
M10 x 1.5
19.0
2.0
6.0
BM12A BM12AN
30
55
M12 x 1.75
22.0
2.5
8.0
BML12A BML12AN
10
20
M12 x 1.75
22.0
2.5
8.0
BMH12A BMH12AN
75
115
M12 x 1.75
22.0
2.5
8.0
BM16A BM16AN
41
86
M16 x 2.0
24.0
3.5
10.0
BMH16A BMH16AN
68
142
M16 x 2.0
24.0
3.5
10.0

*Enhebrar parche de bloqueo en las roscas.

Conversión de Lbf / Newton:
Ingrese el valor conocido y haga clic en el valor vacío para ver los resultados.
lbf = N
Numero de parte
Fuerza, N
Rosca
(mm)
(mm)
(mm)
sin bloqueo
elemento de bloqueo*
Inicial
Final
A
B
C
D
SBM3 SBM3P
3.0
4.5
M3 x 0.5
7.0
0.4
1.5
SBM4 SBM4P
4
10
M4 x 0.7
9.0
0.80
2.5
SBM5 SBM5P
8
14
M5 x 0.8
12.0
0.9
3.0
SBMH5 SBMH5P
15
22
M5 x 0.8
12.0
0.9
3.0
SBM6 SBM6P
9
13
M6 x 1.0
14.0
1.0
3.5
SBML6 SBML6P
2
6
M6 x 1.0
14.0
1.0
3.5
SBMH6 SBMH6P
28
40
M6 x 1.0
14.0
1.0
3.5
SBM8 SBM8N
15
30
M8 x 1.25
16.0
1.5
5.0
SBML8 SBML8N
5
10
M8 x 1.25
16.0
1.5
5.0
SBMH8 SBMH8N
40
60
M8 x 1.25
16.0
1.5
5.0
SBM10 SBM10N
20
35
M10 x 1.5
19.0
2.0
6.0
SBML10 SBML10N
8
15
M10 x 1.5
19.0
2.0
6.0
SBMH10 SBMH10N
60
90
M10 x 1.5
19.0
2.0
6.0
SBM12 SBM12N
30
55
M12 x 1.75
22.0
2.5
8.0
SBML12 SBML12N
10
20
M12 x 1.75
22.0
2.5
8.0
SBMH12 SBMH12N
75
115
M12 x 1.75
22.0
2.5
8.0
SBM16 SBM16N
41
86
M16 x 2.0
24.0
3.5
10.0
SBMH16 SBMH16N
68
142
M16 x 2.0
24.0
3.5
10.0

*Enhebrar parche de bloqueo en las roscas.

Código de color para indicar la fuerza de compresión

  • Acero - El cuerpo es de un color determinado para indicar la fuerza:
    Plateado = Fuerza ligera;
    Negro = Fuerza estándar;
    Dorado = fuerza elevada.
  • Acero Inoxidable - el cuerpo está pintado en la parte trasera para indicar la fuerza:
    Sin color = Fuerza ligera;
    Negro = Fuerza estándar;
    Naranja = fuerza elevada.
