NIVELLIERFÜSSE - Schwingungsfreie LMS-Nivellierfüße

Schwingungsfreie LMS-Nivellierfüße
Die neigbaren, schwingungsfreien LMS-Nivellierfüße sind gezielt dafür entwickelt worden, niederfrequente Schwingungen und Stöße zu dämpfen. Mit schwarzem Neopren-Elastomer (1/2 Zoll) vergossener Stahlfuß bietet hervorragenden Schutz vor Stoß-, Schwingungs- und Schallschutz. Die Basis mit Stift lässt sich um 15 Grad gegenüber der Mittellinie schwenken, um sich unebenen Flächen anzugleichen und um Werkzeugmaschinen, Präzisionssysteme, leichte Maschinen usw. auszurichten.

Stahlfuß und Elastomer
Stahlfuß vergossen mit schwarzem Neopren-Elastomer (1/2 Zoll).
Radialring-Unterlage
Ein 3,0-Zoll-Radialring als Unterlage sorgt für griffigen, rutschsicheren Halt.
10-20 Hz Eigenfrequenz
Sorgt für Schwingungsisolierung und Stoßdämpfung. Korrosion
Beständiger Stahl
Stahlstift und -muttern serienmäßig brüniert.
Temperatur und Schallübertragung
Betriebstemperatur -30 °C bis 82 °C (-20 °F bis 180 °F). Schallübertragung bei Eigenfrequenz 8:1.

Besonderheiten

Gehärtete Kugel Stift und vollständig bearbeitete Kugel
Mit rutschsichere Elastomerunterlage
Delrin schützt Boden / Oberfläche
Große Durchmesser Sockel Unterstützung
15º schwenken off Mittellinie

LMS Anti-Vibration Leveler LMS Anti-Vibration Leveler - side view

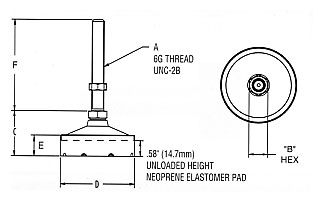

LMS anti-vibration leveler - engineering drawing

Schwingungsfreie LMS-Nivellierfüße - ANSI (Zoll)
Teilenummer	Max. Empfohlene Last (Lbs.)	Max Auslenkung	A	B	C	D	E	F
LMS-12042	400	.10	1/2-13	.75	1.63	3.0	.77	2.0
LMS-12044	400	.10	1/2-13	.75	1.63	3.0	.77	4.0
LMS-12082	800	.10	1/2-13	.75	1.63	3.0	.77	2.0
LMS-12084	800	.10	1/2-13	.75	1.63	3.0	.77	4.0
LMS-12122	1200	.10	1/2-13	.75	1.63	3.0	.77	2.0
LMS-12124	1200	.10	1/2-13	.75	1.63	3.0	.77	4.0

Schwingungsfreie LMS-Nivellierfüße - Metrisch (mm)
Teilenummer	Max. Empfohlene Last (kg/lbs)	Max Auslenkung	A	B mm (in.)	C mm (in.)	D mm in.)	E mm (in.)	F mm (in.)
LMS-M112042	180 (400)	2.5mm (.10)	M12x1.75	19 (.75)	41 (1.63)	76 (3.0)	19.6 (.77)	51 (2.0)
LMS-M112043	180 (400)	2.5mm (.10)	M12x1.75	19 (.75)	41 (1.63)	76 (3.0)	19.6 (.77)	84 (3.31)
LMS-M112082	360 (800)	2.5mm (.10)	M12x1.75	19 (.75)	41 (1.63)	76 (3.0)	19.6 (.77)	51 (2.0)
LMS-M112083	360 (800)	2.5mm (.10)	M12x1.75	19 (.75)	41 (1.63)	76 (3.0)	19.6 (.77)	84 (3.31)
LMS-M112122	550 (1200)	2.5mm (.10)	M12x1.75	19 (.75)	41 (1.63)	76 (3.0)	19.6 (.77)	51 (2.0)
LMS-M112123	550 (1200)	2.5mm (.10)	M12x1.75	19 (.75)	41 (1.63)	76 (3.0)	19.6 (.77)	84 (3.31)
